Wskaźniki ciśnienia są niezbędnymi narzędziami używanymi w niezliczonych branżach do pomiaru i monitorowania ciśnienia w systemie. Od prostej pompy rowerowej po złożone maszyny przemysłowe, urządzenia te dostarczają kluczowych informacji, które zapewniają bezpieczeństwo, wydajność i optymalną wydajność. Dokładny odczyt ciśnienia może być różnicą między płynnie działającą operacją a katastrofalną awarią.
Co to jest wskaźnik ciśnienia?
U podstaw manometru jest przyrząd zaprojektowany do pomiaru siły wywieranej przez płyn (ciecz lub gaz) na powierzchni. Siła ta jest zazwyczaj wyrażana w jednostkach takich jak funty na cal kwadratowy (psi), słupek lub Pascals (PA). Wskaźniki zapewniają wizualne wskazanie tego ciśnienia, umożliwiając operatorom i inżynierom monitorowanie warunków systemowych w czasie rzeczywistym. Są niezbędne do kontrolowania procesów, identyfikacji wycieków i zapewnienia, że sprzęt działa w bezpiecznych granicach.
Znaczenie dokładnego pomiaru ciśnienia
Zdolność do dokładnego pomiaru presji jest niezbędna z kilku powodów:
Bezpieczeństwo: W wielu warunkach przemysłowych nadmierne ciśnienie może prowadzić do awarii sprzętu, wybuchów lub wycieków materiałów niebezpiecznych. Wskaźniki zapewniają kluczową kontrolę bezpieczeństwa, umożliwiając personelowi podjęcie działań naprawczych przed pojawieniem się niebezpiecznej sytuacji.
Wydajność: Utrzymanie optymalnych poziomów ciśnienia jest kluczem do wydajnego działania maszyn i procesów. Na przykład w systemie ogrzewania, wentylacji i klimatyzacji (HVAC) właściwe ciśnienie czynnika chłodniczego zapewnia skuteczne chłodzenie lub podgrzewanie.
Kontrola jakości: W produkcji i przetwarzaniu chemicznym utrzymanie określonych parametrów ciśnienia jest niezbędne do wytwarzania produktów wysokiej jakości.
Rozwiązywanie problemów: Nagły spadek lub wzrost ciśnienia może być wczesnym wskaźnikiem problemu, takiego jak zatkana rura, wadliwy zawór lub wyciek.
Krótka historia wskaźników ciśnienia
Historia pomiaru ciśnienia jest długa i fascynująca. Wczesne próby obejmowały proste manometry, ale były one często niepokojone i niepraktyczne dla wielu zastosowań. Współczesna era pomiaru ciśnienia rozpoczęła się w połowie XIX wieku wraz z wynalezieniem wskaźnika ciśnienia rurki Bourdon. Ten rewolucyjny projekt, opatentowany niezależnie przez Eugene'a Bourdona i Edwarda Ashcrofta, zapewnił prosty, ale solidny mechanizm pomiaru ciśnienia. Rurka Bourdon, pusta metalowa rurka w kształcie litery C, wyprostowałaby się wraz ze wzrostem ciśnienia, a ruch ten był mechanicznie połączony z igłą na tarczy. Ten wynalazek utorował drogę powszechnego stosowania wskaźników ciśnienia, które widzimy dzisiaj, które od tego czasu ewoluowały, aby uwzględnić bardziej zaawansowane technologie mechaniczne i cyfrowe.
Rodzaje wskaźników ciśnienia
Wskaźniki ciśnieniowe mogą być szeroko podzielone na dwa główne typy: analogowe i cyfrowe. Każdy typ wykorzystuje różne technologie wykrywania i oferuje unikalne zalety dla określonych aplikacji. Zrozumienie tych różnic ma kluczowe znaczenie dla wyboru właściwego miernika dla twoich potrzeb.

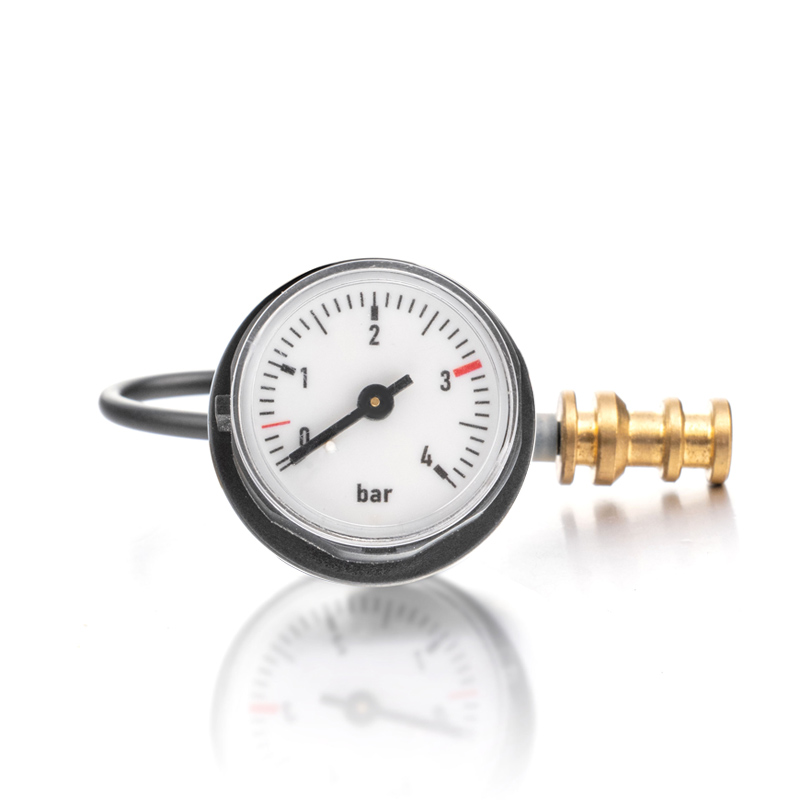

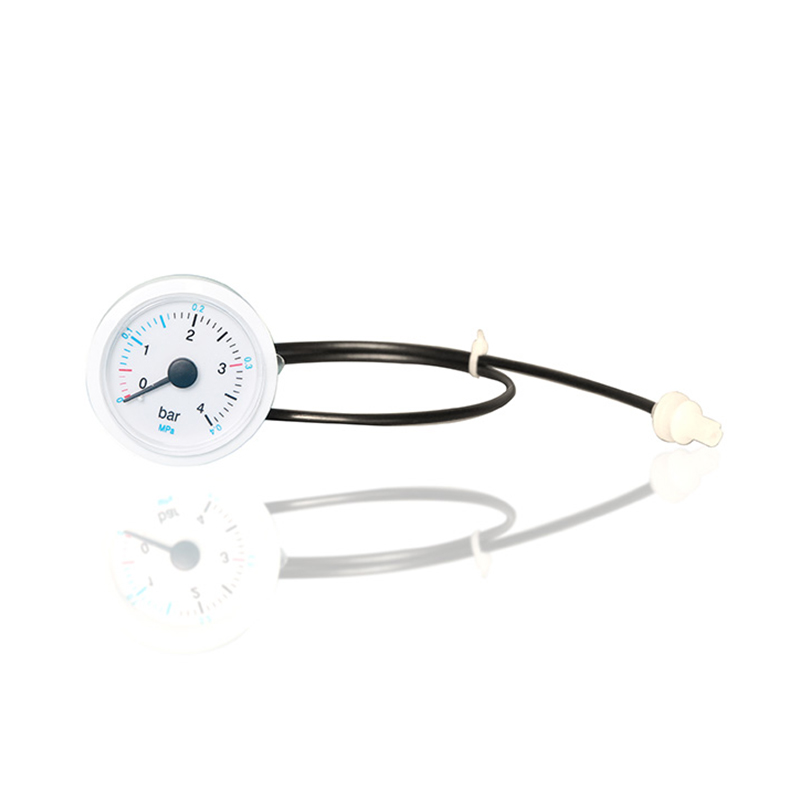

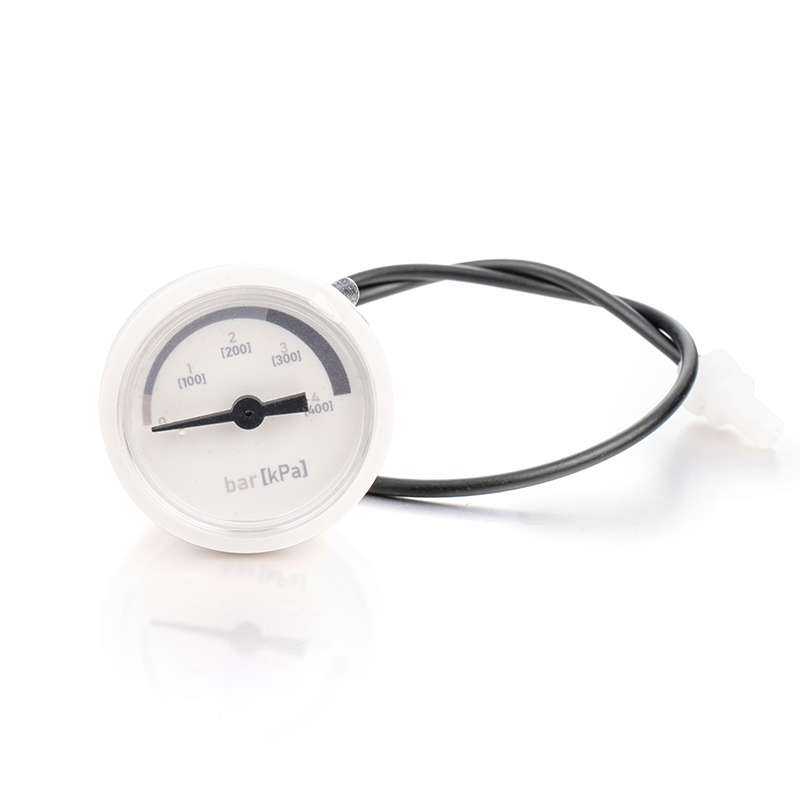

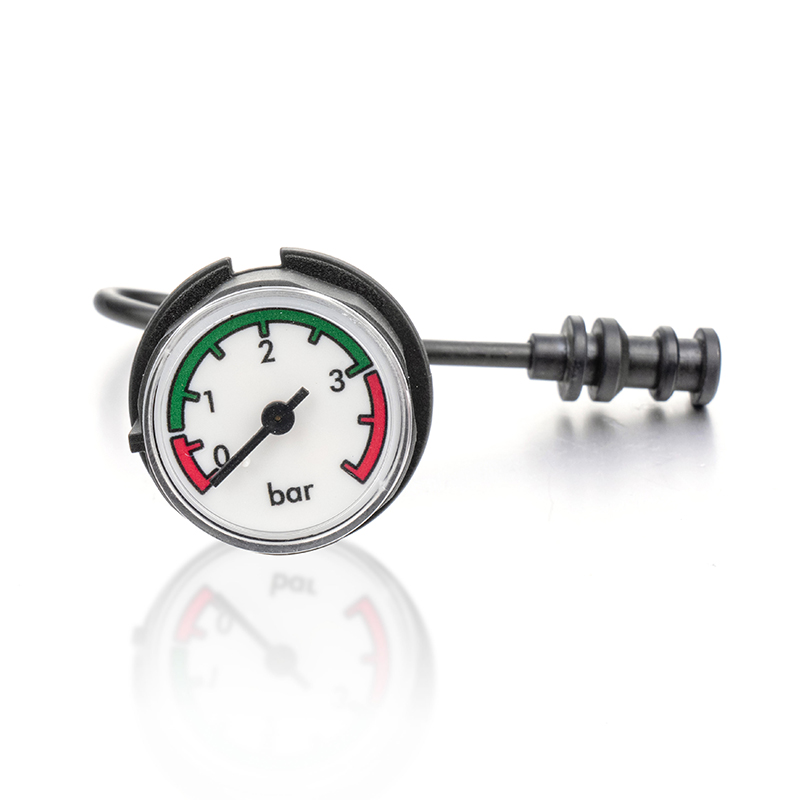

Analogowe wskaźniki ciśnienia
Analogowe wskaźniki, najbardziej tradycyjny i szeroko stosowany typ, wyświetlają odczyty ciśnienia za pomocą mechanicznego wskaźnika, który przesuwa się po skalibrowanym pokrętle. Ich działanie opiera się na fizycznym odkształceniu elementu wykrywającego w odpowiedzi na ciśnienie. Najczęstsze rodzaje analogowych mierników to:
Wskaźniki rur Bourdon: Są to najbardziej rozpowszechniony rodzaj manometru. Rurka Bourdon to spłaszczona, spiralna lub spiralna rurka wykonana z metalu.
Rurka Bourdon typu C: klasyczna konstrukcja, rurka w kształcie litery C, która ma tendencję do wyprostowania się wraz ze wzrostem ciśnienia. Ten ruch jest powiązany z mechanizmem zębatym i zębatym, który obraca wskaźnik na tarczy. Są odpowiednie do szerokiej gamy ciśnień.
Spiral Bourdon Tube: zwinięta wersja typu C, z wieloma zwrotami. Ta konstrukcja zapewnia większy ruch końcówki dla danej zmiany ciśnienia, co czyni ją idealną do pomiaru niższych ciśnień o wyższej rozdzielczości.
Helikalna rurka Bourdona: Podobnie do typu spiralnego, helikalna rurka Bourdon jest ranna w kształcie helisy. Oferuje większy ruch dla danego ciśnienia, dzięki czemu nadaje się do zastosowań o bardzo wysokim ciśnieniu, w których wymagany jest zwiększony ruch.
Membrana wskaźniki: Te wskaźniki wykorzystują cienką, elastyczną, falistą przeponę jako element wykrywający. Ciśnienie wywierane na jedną stronę przepony powoduje, że jest on deformowany. To odkształcenie jest tłumaczone na odczyt przez mechaniczne powiązanie. Wskaźniki przepony są doskonałe do pomiaru bardzo niskich ciśnień i do użytku z pożywką korozyjną lub lepkimi, ponieważ przeponę można pokryć w celu oporu ataku chemicznego.
Wskaźniki mieszków: Wskaźnik mieczowy wykorzystuje serię metalowych zbiorów akordeonowych, które rozszerzają się lub kurczą się ze zmianami ciśnienia. Ten ruch jest następnie przenoszony do wskaźnika. Mieszki są bardzo wrażliwe i są wykorzystywane przede wszystkim do pomiaru niskiego ciśnienia, często w przypadku gazów.
Cyfrowe wskaźniki ciśnienia
Cyfrowe wskaźniki ciśnienia wykorzystują czujniki elektroniczne do pomiaru ciśnienia i wyświetlania wartości na wyraźnym, łatwym do odczytania ekran cyfrowy. Oferują szereg korzyści w stosunku do swoich analogowych odpowiedników.
Zalety cyfrowych wskaźników:
Wyższa dokładność i rozdzielczość: Wskaźniki cyfrowe często mogą zapewnić bardziej precyzyjne odczyty, eliminując potencjał ludzkiego błędu podczas interpretacji pozycji wskaźnika na tarczy.
Funkcje zaawansowane: Wiele cyfrowych wskaźników jest wyposażonych w funkcje takie jak rejestrowanie danych, maksymalne, wykresy słupkowe i możliwość przełączania między wieloma jednostkami inżynieryjnymi (np. PSI, Bar, KPA) z naciśnięciem przycisku.
Trwałość w trudnych środowiskach: bez ruchomych części, cyfrowe wskaźniki są mniej podatne na uszkodzenia wibracji i pulsacji, które mogą powodować zużycie delikatnych mechanizmów analogowych wskaźników.
Ulepszona czytelność: podświetlany wyświetlacz ułatwia odczytywanie pomiarów w warunkach słabego światła.
Wspólne funkcje:
Przetwornik ciśnienia: rdzeń miernika cyfrowego jest jego czujnik, często piezorezystycznym, pojemnościowym lub opartym na odkształceniu przetworniku. Ten element przekształca przyłożone ciśnienie w proporcjonalny sygnał elektryczny.
Przetwarzanie sygnału: Wewnętrzny mikroprocesor przetwarza sygnał elektryczny z przetwornika, kompensując zmiany temperatury i inne czynniki w celu zapewnienia dokładności.
Wyświetlacz cyfrowy: Przetworzony sygnał jest wyświetlany jako wartość liczbowa na ekranie LCD lub LED.
Porównanie typów mierników ciśnienia
| Typ miernika | Element wykrywania | Zasada pracy | Typowy zakres ciśnienia | Zalety | Wady |
| Rurka Bourdon typu C. | Metalowa rurka w kształcie litery C. | Rurka prostuje się z ciśnieniem, łącze przesuwa wskaźnik. | Średnie i wysokie ciśnienie | Najczęstsze i opłacalne, szeroki zakres zastosowań. | Podatne na wibracje, niższą dokładność niż cyfrowe. |
| Spiralna/spiralna rurka Bourdon | Zwinięta lub spiralna rurka | Rurka odpoczywa z ciśnieniem, łącze przesuwa wskaźnik. | Niski do bardzo wysokich ciśnień | Zwiększony ruch wskaźnika dla wyższej rozdzielczości, dobry dla wysokiego ciśnienia. | Może być bardziej złożone i kosztowne niż typ C. |
| Membrana | Falista metalowa przepona | Membrana deformuje ciśnienie, łącze przesuwa wskaźnik. | Bardzo niskie ciśnienia | Doskonały do niskich ciśnień, kompatybilny z mediami żrącymi. | Ograniczone do niskiego zakresu ciśnienia może być kruche. |
| Miechy | Metalowe mieszki przypominające akordeon | Bellows rozszerza/kurczy się z ciśnieniem, łącze przesuwa wskaźnik. | Niskie ciśnienia | Bardzo wrażliwy na małe zmiany ciśnienia. | Ograniczony zakres ciśnienia, może być nieporęczny. |
| Cyfrowy | Przetwornik ciśnienia (np. Czujnik piezorezystyczny) | Czujnik przekształca ciśnienie na sygnał elektryczny, przetworzony i wyświetlany. | Niski do bardzo wysokich ciśnień | Wysoka dokładność, zaawansowane funkcje (rejestrowanie danych), solidne przeciwko wibracji. | Wymaga źródła zasilania (baterii), ogólnie droższego. |
Zasady pracy
Zrozumienie, jak funkcjonują wskaźniki ciśnienia, jest kluczem do doceniania ich roli w różnych systemach. Podczas gdy wszystkie mierzą ciśnienie, wewnętrzne mechanizmy wskaźników analogowych i cyfrowych różnią się znacznie.
Jak działają analogowe wskaźniki
Analogowe wskaźniki działają na prostej, ale skutecznej zasadzie mechanicznej. Rdzeń ich działania zależy od konwersji ciśnienia w ruch fizyczny.
Ruch mechaniczny: Gdy płyn dostaje się do portu ciśnieniowego, wywiera siłę na element wykrywający - czy to rurka Bourdon, przepona lub mieszki.
Rurka Bourdon: Wraz ze wzrostem ciśnienia spłaszczona rurka w kształcie litery C lub zwinięta próbuje się wyprostować. Wolny koniec rurki porusza się w sposób liniowy.
Membrana/mieszki: przepona lub mieszki fizycznie odchylają się lub rozszerzają w odpowiedzi na przyłożone ciśnienie.
Wskazanie ciśnienia: Ten mały, liniowy ruch elementu wykrywającego jest wzmacniany i przekształcany w ruch obrotowy przez precyzyjne połączenie i mechanizm zębatego (często zębate i zębate). Ostateczny bieg jest podłączony do wskaźnika, który następnie obraca się przez skalibrowaną twarz pokrętła, aby wskazać odczyt ciśnienia. Rezultatem jest prosta, bezpośrednia i niezawodna wizualna reprezentacja ciśnienia w systemie.
Jak działają cyfrowe wskaźniki
Natomiast cyfrowe wskaźniki wykorzystują bardziej nowoczesne, elektroniczne podejście do pomiaru i wyświetlania ciśnienia.
Przetworniki ciśnieniowe: proces rozpoczyna się od przetwornika ciśnienia, który jest sercem miernika cyfrowego. Ten czujnik zawiera komponent, który zmienia jego właściwości elektryczne, gdy jest poddawany ciśnieniu. Na przykład przetwornik piezorezystyczny wykorzystuje miernik odkształcenia przymocowany do przepony. Gdy ciśnienie powoduje deformowanie przepony, zmienia się rezystancja elektryczna wskaźnika odkształcenia.
Przetwarzanie sygnału: Ta zmiana rezystancji elektrycznej (lub innej właściwości elektrycznej) jest bardzo małym, surowym sygnałem. Wewnętrzny mikroprocesor i obwód kondycjonowania sygnału wzmacnia ten sygnał, odfiltruj szum i kompensuje fluktuacje temperatury, aby zapewnić dokładny odczyt.
Wyświetlacz cyfrowy: przetworzony i wyrafinowany sygnał elektryczny jest następnie konwertowany na wartość cyfrową przez konwerter analogowo-cyfrowy (ADC). Ta wartość jest wyświetlana jako numer na ekranie LCD lub LED. Ten proces elektroniczny pozwala na wysoką precyzję, możliwości rejestrowania danych i wyraźnego, jednoznacznego odczytu.
Kluczowe elementy manometru
Podczas gdy ich wewnętrzne działanie mogą się różnić, większość mierników ciśnienia ma zestaw podstawowych elementów, które współpracują w celu zapewnienia niezawodnego pomiaru ciśnienia.
Port/wlot ciśnienia: Jest to punkt połączenia między miernikiem a źródłem ciśnienia. Zazwyczaj jest to dopasowanie gwintowane (np. NPT, BSP), które pozwala płynowi procesowi wejść do miernika.
Element wykrywania: Jak omówiono powyżej, jest to podstawowy składnik, który fizycznie reaguje na ciśnienie. Może to być rurka Bourdon, przepona lub mieszki, a jej konstrukcja decyduje o ogólnych charakterystykach wydajności wskaźnika.
Ruch/Mechanizm: W analogowych wskaźnikach odnosi się to do skomplikowanego połączenia mechanicznego, przekładni i sprężyn, które wzmacniają niewielki ruch elementu wykrywania i przekładają go na obrót wskaźnika. Digitalowe wskaźniki używają obwodu elektronicznego i mikroprocesora do tej funkcji.
Wyświetlacz: Tutaj pokazano odczyt ciśnienia. W przypadku wskaźników analogowych jest to skalibrowana tarcza z wskaźnikiem. W przypadku wskaźników cyfrowych jest to ekran cyfrowy (LCD lub LED).
Obudowa i obudowa: zewnętrzna skorupa miernika, która chroni delikatne wewnętrzne elementy przed czynnikami środowiskowymi, takimi jak kurz, wilgoć i uderzenie fizyczne. Materiał i konstrukcja obudowy są ważne dla trwałości i przydatności do różnych środowisk operacyjnych.
Zastosowania wskaźników ciśnienia
Wskaźniki ciśnieniowe są wszechobecne, służą jako krytyczne urządzenia monitorujące w ogromnej różnorodności branż i codziennych technologii. Ich zastosowania są tak różnorodne, jak mierzą się systemy, zapewniając bezpieczeństwo, wydajność i jakość na całym świecie.
Zastosowania przemysłowe
W ustawieniach przemysłowych wskaźniki ciśnieniowe są narzędziami do kontroli procesu i bezpieczeństwa.
Ropa i gaz: Wskaźniki ciśnieniowe są niezbędne na każdym etapie, od wiercenia i ekstrakcji po rafinację i transport. Monitorują ciśnienie rurociągu, ciśnienie na głowie i ciśnienie w zbiornikach magazynowych i naczyniach przetwarzających, aby zapobiec wyciekom, zarządzania przepływem i zapewnienie bezpiecznej pracy.
Przetwarzanie chemiczne: W roślinach chemicznych wskaźniki są wykorzystywane do monitorowania ciśnienia w reaktorach, zbiornikach magazynowych i rurociągach przewożących różne ciecze i gazy. Dokładny pomiar ma kluczowe znaczenie dla utrzymania określonych warunków reakcji i zapobiegania niebezpiecznym sytuacjom nadciśnienia za pomocą chemikaliów lotnych lub korozyjnych.
Produkcja: Od pras hydraulicznych po układy pneumatyczne, wskaźniki są używane do zapewnienia, że maszyny działają pod prawidłowym ciśnieniem. W produkcji żywności i napojów monitorują ciśnienie w procesach sterylizacji i butelkowania w celu utrzymania jakości i bezpieczeństwa produktu.
Polecenie energii: W elektrowniach wskaźniki ciśnienia są niezbędne do monitorowania ciśnienia kotła, linii pary i systemów chłodzenia. Turbiny parowe pod wysokim ciśnieniem polegają na precyzyjnej kontroli ciśnienia w celu wydajnej produkcji energii i zapobiegania uszkodzeniu sprzętu.
Aplikacje motoryzacyjne
Wskaźniki ciśnieniowe są również integralną częścią branży motoryzacyjnej, zarówno pod względem pracy, jak i konserwacji pojazdu.
Ciśnienie w oponach: proste, ale istotne zastosowanie, wskaźniki ciśnienia w oponach zapewniają odpowiednią inflację, co jest kluczowe dla obsługi pojazdu, wydajności paliwa i długowieczności opon.
Układy silnika i płynów: w silnikach mierniki monitorują ciśnienie oleju, aby zapewnić odpowiednie smarowanie i ciśnienie płynu chłodzącego, aby zapobiec przegrzaniu. Służą również do sprawdzania ciśnienia paliwa i ciśnienia układu hamulcowego.
Systemy HVAC
Systemy ogrzewania, wentylacji i klimatyzacji (HVAC) opierają się na wskaźnikach ciśnienia w celu wydajnego i bezpiecznego działania.
Ciśnienie czynnika chłodniczego: Technicy używają wskaźników do pomiaru ciśnienia w linii czynnika chłodniczego, aby zdiagnozować wydajność systemu, zidentyfikować wycieki i upewnić się, że system jest odpowiednio naładowany.
Systemy kotła i hydronu: Manoter monitoruje ciśnienie wody w kotłach ciepłej wody i hydronicznych pętlach grzewczych w celu utrzymania stałego rozkładu ciepła i zapobiegania uszkodzeniu systemu.
Sprzęt medyczny
W dziedzinie medycyny wskaźniki ciśnienia odgrywają kluczową rolę w funkcjonalności opieki nad pacjentem i sprzęcie.
Monitory ciśnienia krwi: Sphygmomanometers Użyj wskaźnika ciśnienia, aby zmierzyć ciśnienie krwi pacjenta, podstawowy znak życiowy.
Znieczulenie i dostarczanie tlenu: wskaźniki są wykorzystywane do monitorowania ciśnienia gazów w cylindrach i systemach dostarczania gazu medycznego, zapewniając pacjentom prawidłowy i bezpieczny przepływ tlenu lub znieczulenia.
Sprzęt sterylizacyjny: autoklawe, które wykorzystują parę wysokociśnieniową do sterylizacji, są wyposażone w mierniki, aby upewnić się, że osiągną niezbędne ciśnienie w celu skutecznej sterylizacji.
Typowe zastosowania i zalecane typy mierników
| Aplikacja | Zalecany typ miernika | Kluczowe czynniki wyboru i uwagi |
| Hydrauliczne układy wysokociśnieniowe | Rurka Bourdon (typ C lub spiralna) | Zakres ciśnienia: musi wytrzymać bardzo wysokie ciśnienia. Wibracje: Potrzebujesz miernika wypełnionego cieczą do tłumienia pulsacji i wibracji. |
| Linie chłodnicze HVAC | Rurka Bourdon (miernik złożony) | Zakres ciśnienia: Często wymaga miernika „złożonego”, który może mierzyć zarówno ciśnienie dodatnie, jak i próżnię. Dokładność: Idealny jest dedykowany wskaźnik HVAC ze skalami temperatury dla zwykłych czynników chłodniczych. |
| Przetwarzanie chemiczne (pożywki korozyjne) | Membrana miernik z uszczelką chemiczną | Kompatybilność mediów: standardowa rurka Bourdon zostałaby skorodowana. Membrana z uszczelką chemiczną zapobiega wprowadzaniu miernika. Zakres ciśnienia: zwykle stosowany do zastosowania niższego ciśnienia. |
| Układy próżniowe (np. Laboratoryjne, pompy próżniowe) | Miernik mieszków lub wskaźnik cyfrowy | Zakres ciśnienia: Musi być w stanie zmierzyć poniżej ciśnienie atmosferyczne (próżnia). Wrażliwość: Mieszki są bardzo wrażliwe na niewielkie zmiany próżni. Cyfrowe wskaźniki zapewniają precyzyjne odczyty. |
| Linie gazowe o niskim ciśnieniu (np. Gaz ziemny) | Membrana lub niskociśnieniowa rurka bourdonowa | Zakres ciśnienia: zaprojektowany do pomiaru bardzo niskich ciśnień, często w calach kolumny wody Bezpieczeństwo: Wymaga wysoce czułej wskaźnika do wykrywania i monitorowania wycieków. |
| Ogólne maszyny przemysłowe | Rurka Bourdon typu C (sucha lub wypełniona cieczą) | Koszt i trwałość: standardowy, suchy wskaźnik rurki bourdonowej jest opłacalny. Użyj miernika wypełnionego cieczą, jeśli maszyna doświadczy znacznych wibracji. |
| Pomiary laboratoryjne precyzyjne | Cyfrowy manometra | Dokładność i rozdzielczość: oferuje wysoką precyzję i łatwe do odczytania, jednoznaczne wartości cyfrowe. Zaawansowane funkcje: Często obejmuje rejestrowanie danych i konwersję jednostek, co jest przydatne do pracy w laboratorium. |
| Ciśnienie pulsujące (np. Pompy wzajemne) | Wypełniona cieczą wskaźnikiem rur Bourdon | Wibracje/pulsacja: ciecz (zwykle gliceryna lub silikon) tłumi ruchy wewnętrzne, zapobiegając trzepotaniu i zużyciu wskaźnika, przedłużając żywotność miernika. |
Czynniki, które należy wziąć pod uwagę przy wyborze manometru
Wybór prawidłowego manometru nie jest procesem jednego rozmiaru. Wskaźnik, który działa idealnie w jednej aplikacji, może katastrofalnie zawieść w innej. Aby zapewnić bezpieczeństwo, dokładność i długowieczność, musisz dokładnie ocenić kilka kluczowych czynników. Dobry mnemonik, aby pamiętać o tym, że są „stemplowane”: rozmiar, temperatura, zastosowanie, media, ciśnienie, końce (połączenie) i dostawa.
Zakres ciśnienia
Jest to prawdopodobnie najważniejszy czynnik. Pełny zasięg miernika należy starannie wybrać, aby uniknąć uszkodzeń nad nadciśnieniem i zapewnić dokładne odczyty. Powszechną najlepszą praktyką jest wybór miernika o maksymalnym ciśnieniu, który jest około dwa razy większy niż normalne ciśnienie robocze w systemie. Zapewnia to, że wskaźnik nie działa stale na górnej granicy, co może powodować przedwczesne zużycie. Na przykład, jeśli normalne ciśnienie robocze twojego systemu wynosi 50 psi, wskaźnik 100 psi jest dobrym wyborem. Ponadto normalne ciśnienie robocze powinno najlepiej mieszkać w środkowej trzeciej (25% do 75%) skali miernika dla najdokładniejszych odczytów.
Dokładność
Dokładność manometru jest zazwyczaj wyrażana jako odsetek pełnej skali. Na przykład miernik o zakresie 100 psi i ± 1% dokładności będzie miał potencjalny błąd ± 1 psi w całej skali. Wymagana dokładność zależy od wniosku.
Ogólne zastosowanie: W przypadku zastosowań niekrytycznych, takich jak ciśnienie w oponach lub podstawowe maszyny, dokładność ± 2% do ± 3% jest często wystarczająca.
Przemysł i proces: W przypadku większości kontroli i monitorowania przemysłowego dokładność ± 1% jest standardem.
Wskaźniki testowe: W ustawieniach laboratoryjnych lub kalibracji, w których precyzja jest najważniejsza, wymagane są wskaźniki testowe o dokładności ± 0,25% lub lepsze.
Kompatybilność mediów
Mierzony płyn lub gaz jest znany jako „media”. Zasitające części miernika - komponenty, które wchodzą w bezpośredni kontakt z mediami - są wykonane z kompatybilnych materiałów.
Media niekorozyjne: w przypadku mediów takich jak powietrze, woda lub olej, wskaźniki z mosiądzem lub brązowymi częściami zwilżonymi są ogólnie akceptowalne i opłacalne.
Pożywki korozyjne: w przypadku agresywnych chemikaliów, kwasów lub innych substancji żrących, stal nierdzewna, MONEL lub inne wyspecjalizowane stopy są niezbędne, aby zapobiec niepowodzeniu korozji i wskaźnika. Zastosowanie uszczelki przepony jest również powszechnym rozwiązaniem w celu ochrony wewnętrznych części miernika.
Warunki środowiskowe
Środowisko, w którym działa wskaźnik, może znacząco wpłynąć na jego wydajność i żywotność.
Temperatura: Miernik musi być w stanie wytrzymać zarówno temperaturę mediów, jak i temperaturę otoczenia. Ekstremalne temperatury mogą powodować rozszerzenie lub kontraktowe elementy, wpływając na dokładność. Do aplikacji w wysokiej temperaturze stosowane są akcesoria takie jak syfon lub wieże chłodzące.
Wibracje i pulsacja: w systemach z pompami lub innymi maszynami wibracyjnymi szybki i nieregularny ruch wskaźnika miernika (znanego jako „trzepotanie”) może sprawić, że jest nieczytelny i powodować przedwczesne zużycie. Rozwiązaniem jest tutaj wypełniona cieczą; Gliceryna lub olej silikonowy w obudowie tłumi ruch wskaźnika, dzięki czemu jest stabilny i przedłuża życie miernika.
Niebezpieczne środowiska: W przypadku obszarów z wybuchowymi gazami lub pyłem wskaźniki z solidnymi futerałami i plecami wybuchowymi są kluczowymi cechami bezpieczeństwa.
Rozmiar miernika i typ połączenia
Rozmiar wybierania: Rozmiar tarczy miernika jest ważny dla czytelności. Większe tarcze (4 "lub 6") są łatwiejsze do odczytania z odległości, podczas gdy mniejsze tarcze (1,5 "lub 2") są używane tam, gdzie przestrzeń jest ograniczona.
Typ połączenia: Połączenie z linią procesu musi być kompatybilne. Wspólne typy połączeń obejmują National Rure Nić (NPT), brytyjską rurę standardową (BSP) i różne elementy metryczne. Rozmiar połączenia (np. 1/4 ", 1/2") i jego lokalizacja (dolna, tylna lub montowana panelem) są również kluczowymi względami prawidłowej instalacji.
Instalacja i konserwacja
Wskaźnik ciśnienia jest tak samo skuteczny, jak jego instalacja i utrzymanie. Właściwe obsługa, montaż i rutynowy harmonogram konserwacji są niezbędne do zapewnienia dokładnej i niezawodnej wydajności przez cały okres życia.
Właściwe techniki instalacyjne
Niepoprawna instalacja jest główną przyczyną awarii miernika. Postępuj zgodnie z tymi najlepszymi praktykami:
Montaż: Miernik powinien być zamontowany w miejscu, w którym operator jest łatwo dostępny i czytelny. Unikaj instalowania go w obszarach z nadmiernymi wibracjami, chyba że używasz miernika wypełnionego cieczą przeznaczoną do takich warunków.
Orientacja: Miernik powinien być zainstalowany pionowo, z tarczą skierowaną w górę, aby upewnić się, że mechanizm wewnętrzny jest odpowiednio zrównoważony. Wiele wskaźników jest kalibrowanych fabrycznie w tej pozycji.
Uszczelnienie połączenia: Użyj odpowiedniego uszczelniacza, takiego jak taśma teflonowa lub związek gwintu rur, na męskich gwintach połączenia. Zastosuj uszczelniacz do wszystkich gwintów, z wyjątkiem pierwszego lub dwóch, aby zapobiec wejściu do linii procesowej i potencjalnym zatkaniu wlotu miernika. Nie wyprzedzaj połączenia, ponieważ może to odkształcić obudowę miernika i zagrozić jej dokładności.
Ochrona: W zastosowaniach z skokami ciśnieniowymi lub pulsacją rozważ użycie snubbera, zaworu igły lub innego urządzenia tłumiącego w celu ochrony wewnętrznych elementów miernika przed uszkodzeniem.
Kalibrowanie
Kalibracja to proces porównywania odczytu miernika z znanym, bardzo dokładnym standardem odniesienia. Zapewnia, że wskaźnik zapewnia prawidłowe pomiary.
Częstotliwość: Częstotliwość kalibracji zależy od wymagań dokładności aplikacji. W przypadku krytycznych zastosowań wskaźniki mogą być kalibrowane co roku lub nawet częściej. W przypadku mniej krytycznych zastosowań rzadziej harmonogram może być dopuszczalny.
Procedura: Kalibracja polega na zastosowaniu serii znanych ciśnień do miernika i rejestrowaniu odczytów. Odczyty są następnie porównywane ze standardem odniesienia w celu ustalenia błędu miernika. Jeśli błąd jest poza akceptowalną tolerancją, wskaźnik jest albo regulowany lub wymiany.
Regularna inspekcja
Rutynowe kontrole mogą obejmować problemy, zanim doprowadzą do pełnej porażki.
Kontrola wizualna: Regularnie sprawdzaj miernik pod kątem uszkodzeń fizycznych, pękniętej szklanej twarzy lub wygiętego wskaźnika.
Zero Sprawdź: Po obniżeniu ciśnienia systemu wskaźnik powinien powrócić do pozycji zerowej. Jeśli nie, oznacza to problem z mechanizmem.
Weryfikacja odczytu: Jeśli to możliwe, porównaj odczyt miernika z znaną wartością lub drugim, wskaźnikiem odniesienia, aby potwierdzić, że nadal działa w akceptowalnym zakresie.
Powszechne problemy i rozwiązania manometru i rozwiązania
Nawet przy odpowiedniej instalacji i konserwacji mogą pojawić się problemy. Oto kilka typowych problemów i ich potencjalne rozwiązania:
Miernik nie czytaj poprawnie:
Problem: Miernik konsekwentnie odczytuje zbyt wysoko, zbyt niski lub utknął.
Możliwe przyczyny: uszkodzenie nadciśnienia, zatkany port ciśnienia lub mechaniczna awaria w ruchu.
Rozwiązanie: Po pierwsze, sprawdź, czy port ciśnieniowy jest zatkany i w razie potrzeby wyczyść go. Jeśli problem będzie się utrzymywał, wskaźnik może zostać na stałe uszkodzony i wymaga wymiany.
Trzepotanie wskaźnika:
Problem: Wskaźnik wibruje szybko, co uniemożliwia stałe czytanie.
Możliwe przyczyny: jest to zwykle spowodowane pulsacją ciśnienia lub wibracją z pompy lub sprężarki.
Rozwiązanie: Zainstaluj miernik wypełniony cieczą, odrzucając lub zawór igły, aby tłumić pulsacje. W przypadku łagodnych wibracji może być wystarczający miernik wypełniony cieczą.
Przeciek wskaźnika:
Problem: płyn lub gaz wycieka z punktu połączenia lub obudowy miernika.
Możliwe przyczyny: niewłaściwie zapieczętowane gwinty, pęknięte przypadek lub awaria mechanizmu wewnętrznego.
Rozwiązanie: Sprawdź połączenie właściwego uszczelnienia. Jeśli wyciek pochodzi z samego miernika, jest to poważny problem bezpieczeństwa, a miernik musi zostać natychmiast usunięty z usług i wymienić. Nie próbuj naprawić obudowy miernika.
Wskaźniki ciśnieniowe są czymś więcej niż tylko prostym pokrętłem i wskaźnikiem; Są to niezbędne instrumenty, które odgrywają istotną rolę w zapewnieniu bezpieczeństwa, wydajności i jakości niezliczonych systemów na całym świecie. Od solidnej mechanicznej prostoty miernika rur Bourdon po zaawansowaną techniczną precyzję inteligentnego miernika cyfrowego, zakres opcji jest rozległy i dostosowany do określonych potrzeb.
Starannie rozważając takie czynniki, jak zakres ciśnienia, dokładność, kompatybilność z mediów i warunki środowiskowe, możesz wybrać właściwy miernik dla swojej aplikacji. Właściwa instalacja, regularna kalibracja i rutynowa konserwacja są równie ważne dla maksymalizacji życia miernika i zapewnienia, że jego odczyty pozostają godne zaufania.
